라즈 조이박스(1인용), 오디오 케이스 제작과정



 안녕하세요 마이애니입니다.
주말에 시간내서 1인용과 오디오 케이스를 같이 작업했습니다.

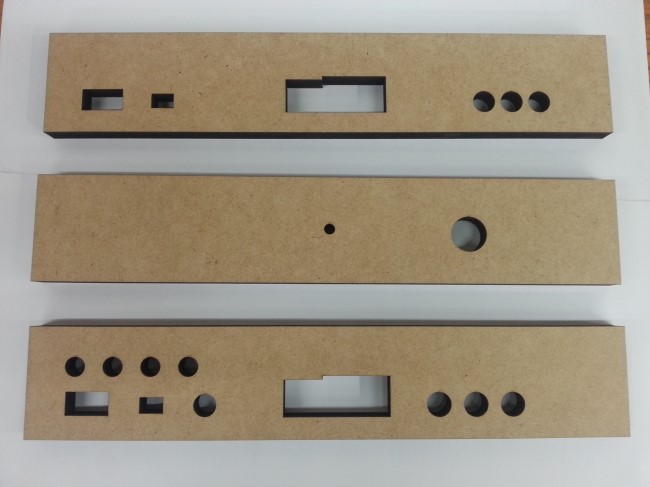

맨위가 1인용 패널이고 중간 아래가 오디오용 패널입니다.
레어저커팅으로 해서 타긴했는데 어짜피 시트지로 붙이기 때문에 신경 안썻습니다.
그림위주로 설명 드립겠습니다.^^
전에 istmall에서 구입한 조이스틱박스를 활용하였습니다.
원래 나무모양 시트지(?)가 붙어있는데 그냥 쓸까 하다가 뒷판이랑 색깔이 틀려 다른 고급(?)스런 시트지를 붙이게 되었습니다.
DSC_0297
아쉽지만 지금은 검정 버튼이 안나온다고 하네요.다행히 예전에 샀을때 있던 검정 버튼을 사용하였습니다.
과감하게 망치로 뒷판을 제거합니다.핀이랑 글루건으로 돼있는데 망치로 툭툭치니 잘 떨어지네요.글루건은 잘 제거해줍니다.
그래야 이따 글루건 작업할떄 용이합니다.
목공 본드같은데 없어 순간접착제로 했습니다.안 삐둘어지게 숨도안쉬고 붙였습니다.^^
레아져 커팅이라 탄 자극들이 보이네요.안쪽이라 패쓰하고 지나갔습니다.

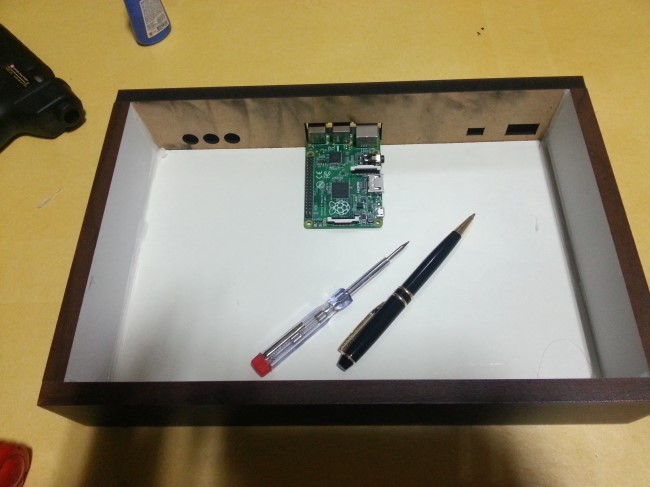

파이랑 다른 부품들 자리를  잡고 있습니다.
구멍을 조금 넣게 뚫으니 나중에 자리잡고 고정할때 편했습니다.

이러 스타일로는 처음 가공한거라 오차가 많이 나네요.^^쫍아서 안들어가는거보단 좋습니다.나중에 수치수정해서 다시 해봐야겠네요.기판밑에 납때문에 약간 뜨게 할수밖에 없네요.시트지 구멍 뚫을때 안보이게 잘 자르는게 핵심…

포멕스보다 조금 두꺼워 혹시나 하고 RCA 5mm 키었더니 그만큼 크네요.-_- 절연테입으로 보수공사했습니다.

파워스위치 연결해야하는데 미리 붙여놔서 나중에 인두질할때 애좀먹었습니다.

그래도 크게 모난데 없이 자리를 잘 잡았네요.^^

시트지 붙이기전에 마직막으로 한컷 찢어봤습니다.약 5초간 고민했습니다. 걍 쓸까? 하고..^^

어라 버튼 하나가 어디갔지? 엄한데 굴러들어가 한참 찾았네요.

하일라이트인 시트지 붙이기 입니다. 전부터 꼭 저 시트지로 붙이고 싶어 장판집(?)가서 사왔습니다.

대리석 느낌 유광 시트지입니다.간지가 잘잘….일부러 버튼도 검정 스틱 색깔도 검정으로 통일…
유광이라 빛에 반사가 되네요…당연한건가요?^^
시트지 붙이는걸 말로 표현을 잘 못해서 사진으로 대처합니다. 참 쉽죠~잉!! 까진 아니였습니다. 나름 안 삐뜰어지게
붙이려고 노력했습니다.^^
밑에 사진보니 시트지 붙이길 잘했다느 생각이 드네요.
사진보다 더 밝게 표현이 됩니다.

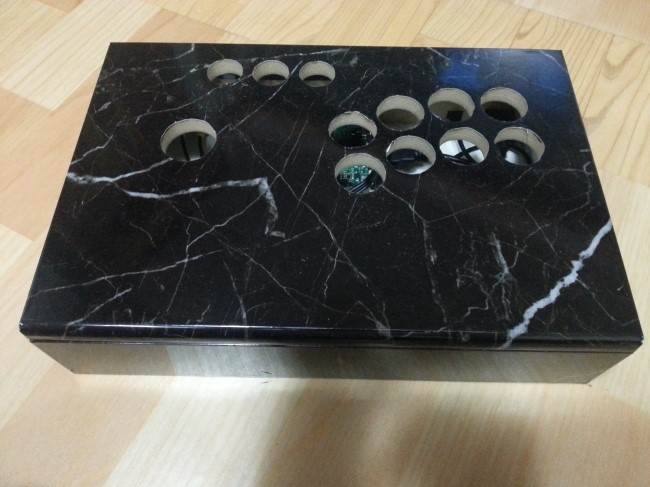

이젠 눈감고하는 구멍 뚫기..
레버 버튼 장팍했습니다. 다 검정이니 통일감이 있고 좋으네요.근데 지금은 못 구한데요 검정 버튼..ㅠㅠ

핸드폰 iso를 좀 더 올리니 마블링(?)이 더 잘 보이네요.
미끄럼 방지 고무도 붙여주는 센스!! ^^

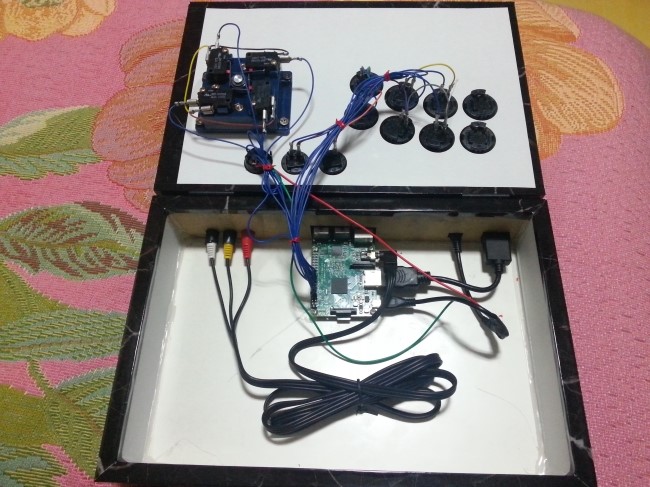

이제 gpio 찝는것도 잘해요..^^
2인용보단 선이 반 밖에 안돼 금방 작업이 끝났습니다.
너저분한 선을 한대 모아 모아서…
에뮬스테이션을 돌려봤는데 방향이랑 버튼 다 잘 먹네요.
화면에 반사된 에뮬이 조이스틱에 잘 보이네요.
제가 생각한대로 나와서 기분이 좋았습니다.^^ 1인용 2인용 혼용해서 용도에 맞게 써야겠어요.^^
이번엔 오디오용 케이스입니다. 공정은 게임기랑 비슷합니다.
이번엔 망치로 앞판과 뒤판을 제거하고 가공한거를 붙입니다.

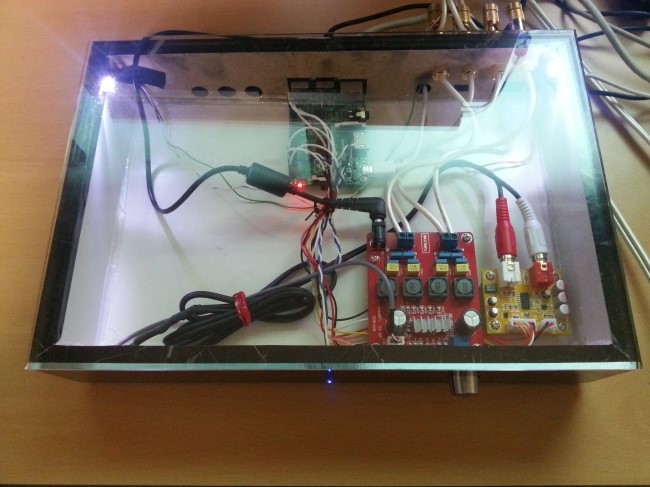

라즈베리는 음감용 volumio를 사용하였고 나중을 위해 (XBMC)  hdmi쪽도 가공했습니다. 마침 부픔이 떨어져 그냥 내버려 뒀습니다.앰프는 3116,dac은 es9023으로 다 중국제품인데 가성비는 끝내주네요.혹시나 하고 pc에서 때어낸 led를 파이 3.3v에 연결하니 잘 나오네요.^^불빛 하나로 레벨이 올라간 느낌입니다.
있던 상판을 썼더니 버튼 구멍이 살짝 보이네요.^^
밑에는 혹시나 투명으로 하면 이쁘지 안을까해서 아크릴을 가공해왔는데 말을 잘못해서 3면 날치기를 해야하는데 4면을

다 했습니다.ㅠㅠ 경첩달 공간이 안나와요..볼트 박을 자리가 너무 타이트하네요.

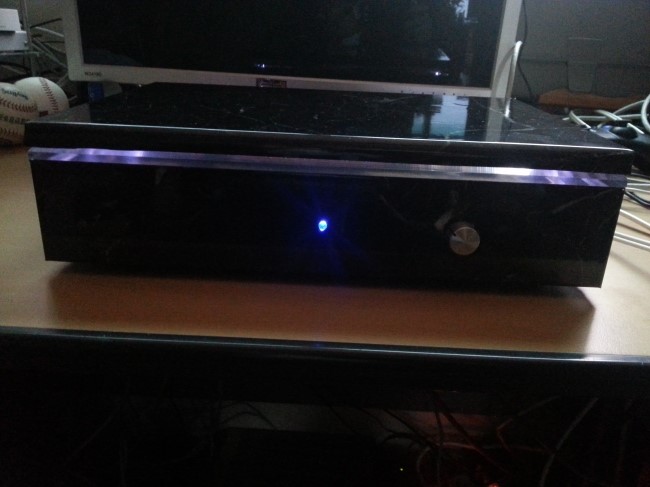

보면 볼수록 led가 너무 예뻐요 옆에 실버 볼륨조절로 이쁘고요.
혹시나 하고 집에 남은 고휘도 led로 어떤걸 표현했는데 얼추 비슷하게 됐습니다. 설명은 밑에 사진에서..

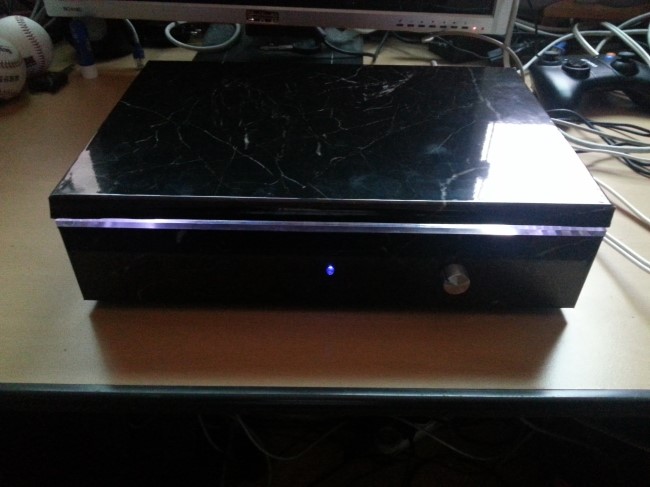

얻어걸린 결과인데 상판을 시트지로 할까 투명 아트글로 할까 하다 저렇게 두개를 겹쳐놓으니 세련된 느낌이 들었습니다.

거기가 고휘도 led빛이 투명 아크릴을 통해 세어나오니 은은하고 좋으네요.
두개를 같이 놔봤습니다. 아크릴 두께만큼 두껍네요 오디오용이..^DSC_0347이번엔 이단으로…

주말 내내 2개 만드니라 고생했지만 만들고 나니 뿌듯하네요. 아직 오디오쪽은 손을 더 봐야하지만(mdf가 두꺼워 일반 수위치가 안들어가요.ㅜㅜㅜㅜ) 음악듣는덴 이상없습니다.

이상 포스팅을 마무리하겠습니다.^^
밑에 영상은 테스트중 올린던데 주변은 보지마세요.^^
즐거운 주말 보내세요.
